产品介绍
工作原理：线性光电隔离或调制解调原理
产品用途：用于测量直流电压
产品优势：最佳的性能/价格比，响应快，精度高，稳定性好，体积小，重量轻，安装简便，测量电压直接输入
产品应用：广泛用于测量直流电压的场所
性能参数
安装方式：标准导轨+平面螺钉固定
原边额定电流 : 10mV;20mV;75mV;0.1V;0.5V；1V;10V；50V；100V；500V；800V；1000V;用户指定
额定输出: 5V;10V;DC0~20mA;DC4~20mA;RS485;用户指定
辅助电源: DC12V ,DC24V ,DC±5V，DC±12V ;用户指定
负载能力: 电压输出：5mA；电流输出：6V
线性度 ：0.1%
准确度 ：0.2%;0.5%
过载能力：2倍标称输入,可持续
隔离耐压：1Kv;3kV/50Hz,1Min
失调电压：≤10mV
温度漂移：≤100PPM/℃
频带宽度: DC
消耗电流: 〈25mA+输出电流
响应时间: 光电隔离<15uS;调制型<150mS
工作温度: -10℃~+70℃
储存温度: -25℃~+85℃

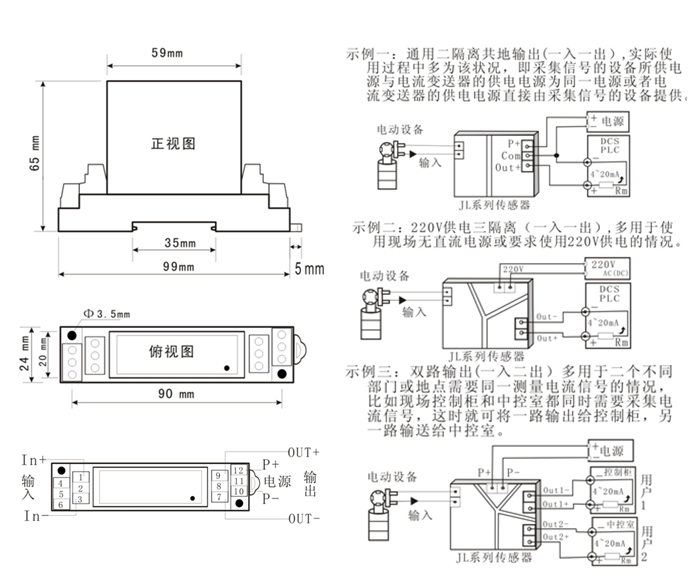

产品外形尺寸(mm)及接线定义图
一、 物理接口：
串行通信采用RS485。
传输方式为半双工异步方式，起始位1位，数据位8位，停止位1位，无校验。
数据传输速率默认9600bps（可修改）。使用MODBUS通信协议中的RTU模式。
地址出厂默认为0x01、波特率默认9600bps。
二、读所有数据命令举例：
COMMAND(下传命令)：
0x01 0x03 0x00 0x560x00 0x01 0x64 0x1A
RETURN(返回信息)：
0x01 0x03 0x02 0x24 0xF6 0x23 0x02
从设备地址 功能码 寄存器个数 A/D-H A/D-L CRC-L CRC-H
说明：A/D-H=0x24，A/D-L=0xF6合成为十六进制=0x24F6返回数据计算：IZ=I/1000;I代表返回的数据值；如返回数据为0x24F6=9462(十进制)，则实际电流IZ=9462/1000=9.462mA（此为漏电流传感器计算，不同机型具体以输入输出对照表为准）。
三、修改地址命令举例：（地址由原来的01变为02）
COMMAND(下传命令)：
0x01 0x10 0x00 0x570x00 0x01 0x02 0x00 0x02 0x2A 0x76
ADD1 ADD2 CRC-L CRC-H
RETURN(返回信息)：
0x02 0x10 0x00 0x570x00 0x01 0xB0 0x2A
说明：以上命令ADD1为原来传感器的编号，ADD2是新改的传感器支路编号。
当地址为ADD1=0xFA时是广播命令,则不管RS485总线上的漏电流传感器地址是多少，本命令一律将地址改为ADD2；出厂默认地址0x01。
四、修改波特率命令举例：（将波特率改为4800bps）
COMMAND(下传命令)：
0x01 0x10 0x00 0x20 0x00 0x01 0x020x00 0x05 0x61 0x33
从设备地址 写入波特率代码 CRC-L CRC-H
说明：波特率代码设置：03—1200bps 04—2400bps 05—4800bps 06--9600bps 07—19200bps；修改波特率时，可能返回不规则代码，不用在意，按修改后对应的波特率通信即可；出厂默认波特率9600bps。
传感器可通过RS485/RS232转换器与计算机连接，用串口调试助手与其通信，检测传感器是否正常。
